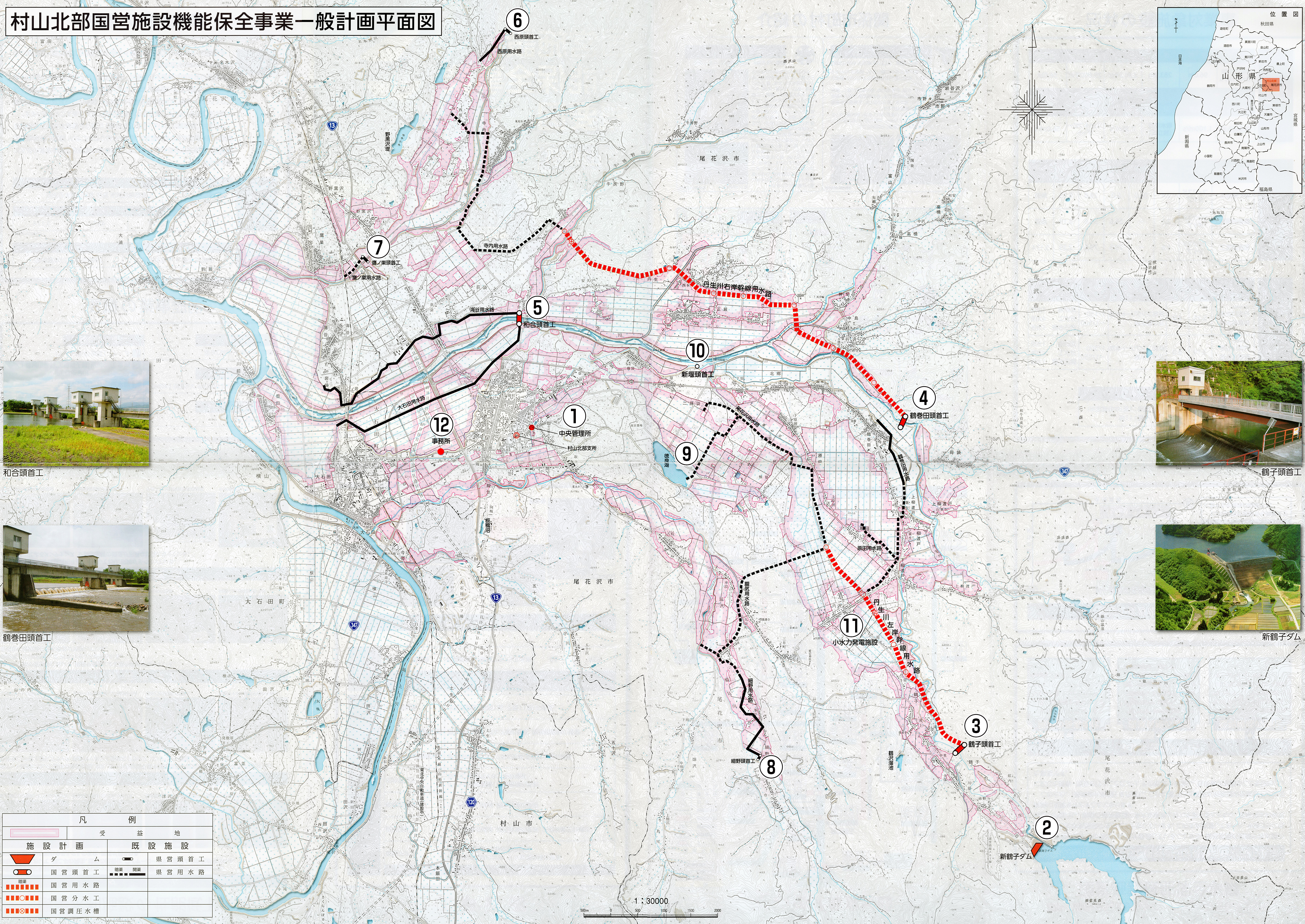

![村山北部平面図](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/06/heimenzu-4000-1024x725.png)
① 用水管理センター | ② 新鶴子ダム |
③ 鶴子頭首工 | ④ 鶴巻田頭首工 |
⑤ 和合頭首工 | ⑥ 西原頭首工 |
⑦ 鷹ノ巣頭首工 | ⑧ 細野頭首工 |
⑨ 徳良池 | ⑩ 新堰頭首工 |
⑪ 村山北部発電所 | ⑫ 村山北部土地改良区事務所 |
① 用水管理センター
![用水管理センター](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/05/⓪用水管理センター-1024x768.jpg)
構造:鉄筋コンクリート2階建
管理施設機器:TM/TC 親局1局 子局11局

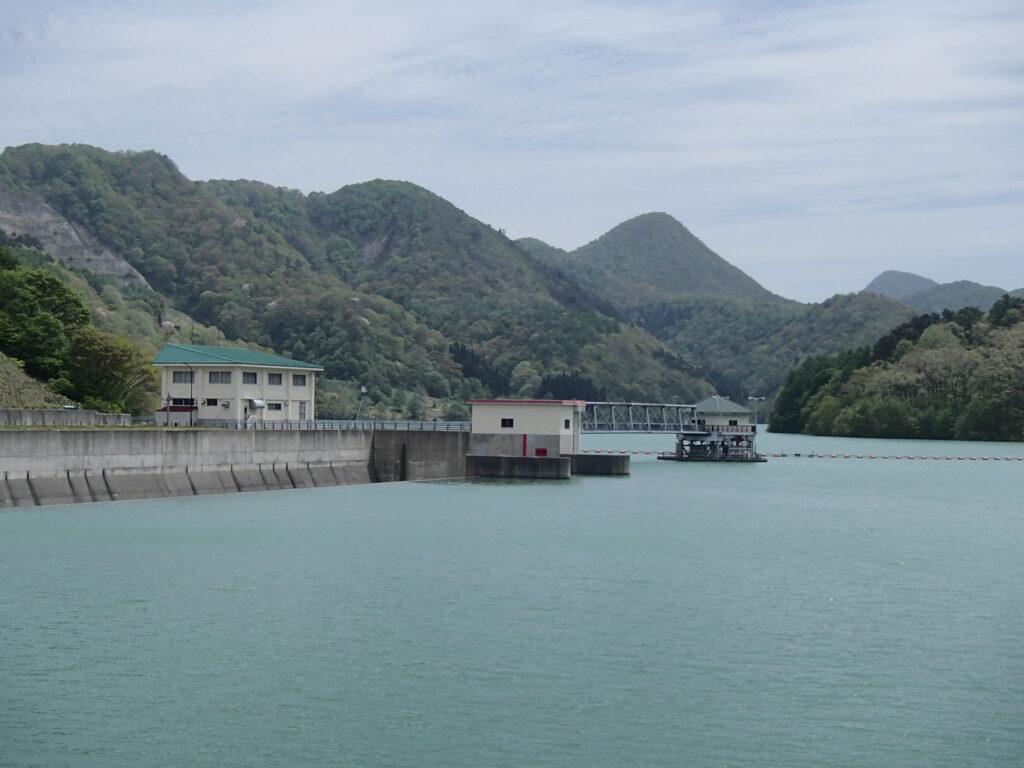

② 新鶴子ダム
![新鶴子ダム上流](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/05/①新鶴子ダム上流-1024x768.jpg)
型式:中心コア型ロックフィルダム
堤高:96.0(m)
堤長:283.9(m)
有効貯水量:29,800(千㎥)
取水設備形式:シリンダーゲート
流域面積:56.0(k㎡)
③ 鶴子頭首工
![鶴子頭首工](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/05/②鶴子頭首工-1024x768.jpg)
型式:フィクスドタイプ
堤高:2.4(m)
堤長:29.5(m)
固定堰部:24.0(m)
土砂吐ゲート:1門
取水ゲート:3門
④ 鶴巻田頭首工
![鶴巻田頭首工](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/05/③鶴巻田頭首工-1024x768.jpg)
型式:フィクスドタイプ
堤高:2.1(m)
堤長:56.6(m)
洪水吐ゲート:2門
土砂吐ゲート:1門
取水ゲート:2門
⑤ 和合頭首工
![和合頭首工](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/05/④和合頭首工-1024x768.jpg)
型式:フィクスドタイプ
堤高:1.6(m)
堤長:79.5(m)
洪水吐ゲート:2門
土砂吐ゲート:1門
取水ゲート:2門
⑥ 西原頭首工
![西原頭首工](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/05/⑤西原頭首工-1024x768.jpg)
型式:フィクスドタイプ
堤高:1.5(m)
堤長:16.6(m)
洪水吐ゲート:2門
土砂吐ゲート:1門
取水ゲート:2門

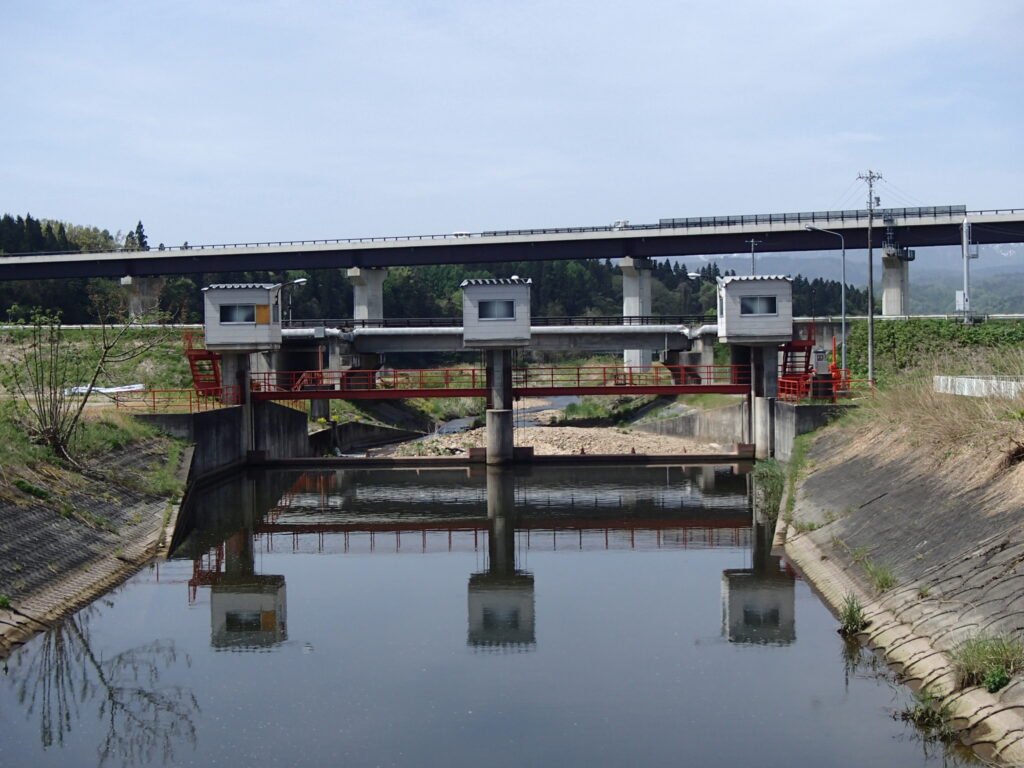

⑦ 鷹ノ巣頭首工
![鷹ノ巣頭首工](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/05/⑥鷹ノ巣頭首工-1024x768.jpg)
型式:フローティングタイプ
堤高:1.3(m)
堤長:22.8(m)
洪水吐ゲート:1門
土砂吐ゲート:1門
取水ゲート:1門
⑧ 細野頭首工
![細野頭首工](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/06/細野頭首工.jpg)
型式:フローティングタイプ
堤高:1.3(m)
堤長:18.2(m)
全可動堰:ゴム引き布製起伏堰
取水ゲート:1門
⑨ 徳良池
![徳良池](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/05/⑧徳良池-1024x768.jpg)
堤長:340(m)
堤高:6.66(m)
貯水量:723(千m3)
⑩ 新堰頭首工
![新堰頭首工](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/05/新堰頭首工.jpg)
型式:鋼製スライドゲート
巻上方式:ラック式
扉体幅×高さ(m):2.65×1.5
⑪ 村山北部発電所
![村山北部発電所](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/05/⑨村山北部発電所-1024x768.jpg)
水車型式:横軸フランシス水車
最大出力:180(kW)
有効落差:25.4(m)
⑫ 村山北部土地改良区事務所
![](http://www.murayamahokubu.or.jp/wp-content/uploads/2020/05/土地改良区事務所.jpg)
